| محل منبع | شنژن، چین |
| نام تجاری | SINOMATIC |
| گواهی | CE/ ISO |
| شماره مدل | PYM-X2208 |

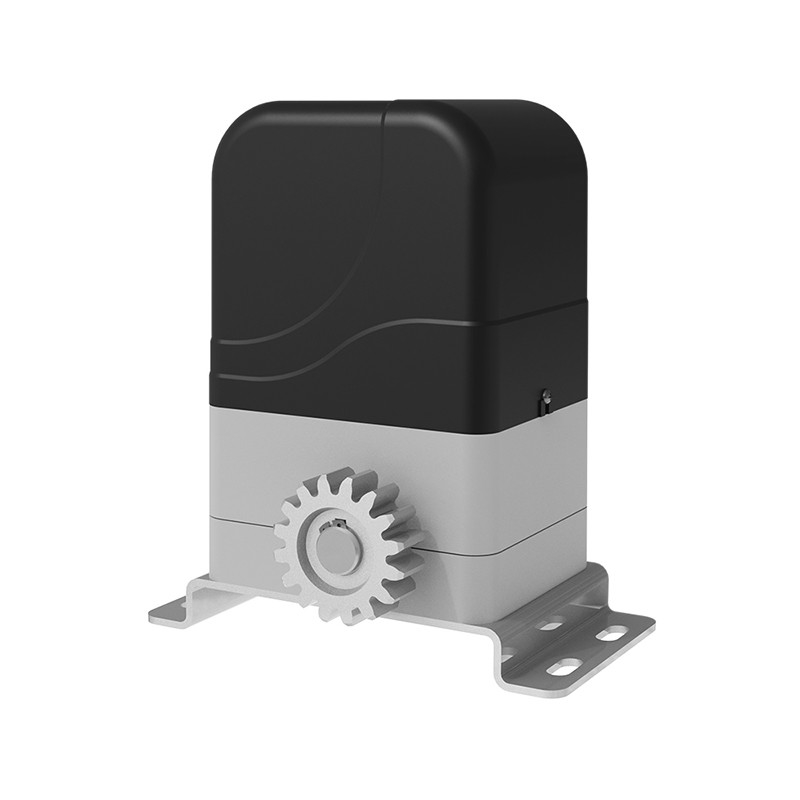

کنترلر 300 کیلوگرمی موتور AC برای موبایل وای فای مینی برنامه درب بازکن خودکار
عملکرد و ویژگی های اصلی
● سیستم مکانیکی الکتریکی کاملاً یکپارچه (به استثنای قفسه ها).
● رابط برد کنترل برای فتوسل های مادون قرمز ضد ضربه اختیاری.
● قابلیت اتصال چراغ چشمک زن و صفحه کلید و قفل برقی و غیره.
● بسته شدن با تاخیر خودکار.
● حساسیت مقاومت قابل تنظیم.
● دروازه خودکار متوقف شود و در صورت برخورد با مانع دوباره باز شود.
● کنترل از راه دور بی سیم یا کنترل از راه دور سیمی اختیاری هستند.
● نصب آسان و نگهداری کم
● انتخاب سریع برای جهت باز/بستن دروازه
● کلید رهاسازی اضطراری در صورت قطع برق
● در صورت انسداد در حین باز کردن/بستن دروازه توقف/معکوس کنید
● می تواند به لوازم جانبی طیف گسترده ای مجهز شود
● استاپ نرم شروع نرم
● حالت عابر پیاده
● کلاس حفاظت: IP44
● ابعاد: 24cmX16cmX27.3cm (L*W*H)
● فاصله کنترل از راه دور: 30-50 متر در منطقه باز
● ماژول دنده خروجی: M=4
● شماره دنده خروجی:Z=16
مشخصات فنی
| مدل | PYM X2208 |
| منبع تغذیه |
AC 220 ولت ± 10٪، 50 هرتز؛ AC 110 ولت ± 10٪، 60 هرتز. |
| حداکثر وزن بارگذاری | 300 کیلوگرم |
| قدرت نامی | 130 وات |
| مدول دنده | M=4 |
| سرعت باز/بستن | 12 متر در دقیقه |
| موتور الکتریکی | 220VAC/110VAC |
| سرعت خروجی | 50r/min±10% |
| گشتاور خروجی (Nm) | 12 نیوتن متر |
| سوئیچ محدود | آهن ربا |
| دمای کاری | -20 درجه سانتی گراد تا 55+ درجه سانتی گراد |
منبع تغذیه: 220 ولت ± 10٪ / 50 هرتز،AC 110 ولت ± 10٪، 60 هرتز.
● موتور: 220 ولت AC/110VAC
● قدرت موتور جذبی: 130W
● سرعت حرکت دروازه: 12 متر در دقیقه
● حداکثر وزن دروازه: 300KGS
● شرایط محیطی: از 25- تا 50+ درجه سانتی گراد
تصویر جزئیات محصول
کیت استاندارد شامل:
--1 موتور
--2 کنترل از راه دور
--2 کلید دستی
--1 ساخته شده در کنترل پنل
--2 آهنربا
-- تعدادی پیچ نصب
--1 کتابچه راهنمای کاربر
در مورد بسته بندی
1 ست / کارتن (32cm*24cm*30cm)، وزن حدود 9 کیلوگرم.
40CTNS/CBM
1200 مجموعه / کانتینر 20
مراحل نصب
توجه داشته باشید:
قبل از نصب موتور، گیت کشویی باید به خوبی با کیت سخت افزاری نصب شود. در صورت وجود کیت سخت افزاری دروازه
نیاز است، لطفا با ما تماس بگیرید.
مراحل نصب
1. تنظیمات پیش فرض حد برای دروازه در موقعیت بسته است.قبل از نصب، لطفاً از بسته بودن دروازه اطمینان حاصل کنید.
2. یک یا چند مجرا برای کابل های برق آماده کنید.لوله های کابل باید از سوراخ در صفحه پایه عبور کنند.
3. بتن را ریخته و قبل از اینکه شروع به سفت شدن کند بررسی کنید که موازی با برگ دروازه و کاملاً تراز باشد.
4. چهار انکر بولت باید در هنگام ریختن بتن در داخل آن قرار داده شوند، مطمئن شوید که موقعیت انکر بولت ها مطابق با موقعیت سوراخ های نصب روی صفحه پایه قبل از سخت شدن بتن قرار داده شده است.
6. باز کن را روی صفحه پایه قرار دهید.بررسی کنید که کاملاً موازی با دروازه باشد و سپس چهار پیچ و واشر ارائه شده را پیچ کنید.این فقط نصب موقت است.هنگام نصب قفسه به تنظیمات بیشتری نیاز خواهد بود.
