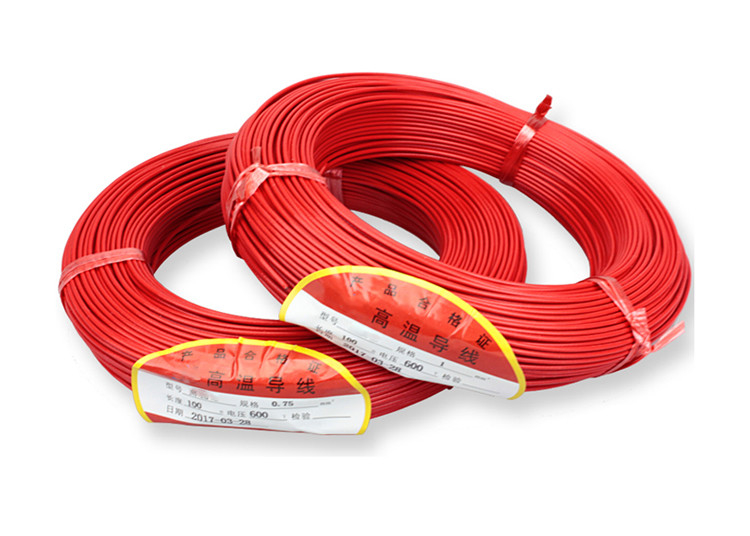

حلقه حلقه زیرزمینی سیم پیچ حلقه ای با قطر 0.75 میلی متر برای دروازه مانع تشخیص خودرو

حلقه حلقه زیرزمینی سیم پیچ حلقه ای با قطر 0.75 میلی متر برای دروازه مانع تشخیص خودرو

کابل آشکارساز حلقه چیست؟

در تجهیزات مانیتورینگ خودرو برای تشخیص حرکات ترافیکی از طریق ایجاد حلقه القایی به فرکانس استفاده می شود

سیگنال در کابل و قطعات فلزی وسیله نقلیه جریان دارد.این کابل ها برای نصب در یک شکاف طراحی شده اند

سواره رو

SINOMATIC به عنوان یک سازنده حرفه ای آشکارسازهای حلقه، کابل حلقه با کیفیت بالا را با کیفیت عالی ارائه می دهد

عملکرد کاریکاربر به راحتی می تواند حلقه ارزش القایی 20-2000uH را برای پروژه ها ایجاد کند.تک استقرایی

تشخیص وسیله نقلیه حلقه کانال هنوز مطمئن ترین و مقرون به صرفه ترین روش تشخیص وسیله نقلیه در امروز است

برنامه های کاربردی ترافیک و پارکینگ

جزئیات محصولات

1. آشکارساز باید در محفظه ضد آب تا حد امکان نزدیک به حلقه نصب شود.

2. حلقه و فیدر باید از سیم مسی عایق شده با حداقل سطح مقطع 1.5 میلی متر ساخته شود.².

فیدر باید با حداقل 20 دور در متر پیچ خورده باشد.اتصالات در سیم توصیه نمی شود و باید باشد

لحیم شده و ضد آب ساخته شده است.اتصالات معیوب می تواند منجر به عملکرد نادرست آشکارساز شود.فیدرهایی که ممکن است

برای دریافت نویز الکتریکی باید از کابل غربال شده استفاده کرد و صفحه نمایشگر در آشکارساز به زمین متصل است.

3. حلقه باید به شکل مربع یا مستطیل با حداقل فاصله 1 متر بین دو طرف مقابل باشد.

به طور معمول از 3 دور سیم در حلقه استفاده می شود.حلقه های بزرگ با محیط بیشتر از 10 متر باید از 2 استفاده کنند

می چرخد ​​در حالی که حلقه های کوچک با محیط کمتر از 6 متر باید از 4 دور استفاده کنند.هنگامی که دو حلقه در نزدیک استفاده می شود

در نزدیکی یکدیگر توصیه می شود برای جلوگیری از گفتگوی متقابل از 3 دور در یکی و 4 دور در دیگری استفاده شود.

4. گفتگوی متقاطع اصطلاحی است که برای توصیف تداخل بین دو حلقه مجاور استفاده می شود.برای جلوگیری از عملکرد نادرست

از آشکارساز، حلقه ها باید حداقل 2 متر از هم فاصله داشته باشند و در تنظیمات فرکانس متفاوت باشند.

5. برای نصب آشکارسازهای حلقه تک کانال، شیارها باید با استفاده از ابزار برش سنگ تراشی در جاده بریده شوند.برش 45 درجه

باید در گوشه ها ساخته شود تا از آسیب به سیم در گوشه ها جلوگیری شود.شکاف باید حدود 4 میلی متر عرض داشته باشد

و عمق 30 تا 50 میلی متربه خاطر داشته باشید که شکاف را از یکی از گوشه ها به سمت جاده گسترش دهید تا با آن سازگار شود

تغذیه کننده.

6. بهترین نتایج زمانی حاصل می شود که از یک طول سیم بدون اتصال استفاده شود.این ممکن است با اجرای برنامه به دست آید

سیم را از آشکارساز به حلقه، دور حلقه برای 3 دور و سپس به آشکارساز بازگردانید.بخش تغذیه کننده از

سپس سیم پیچ خورده است.به یاد داشته باشید که چرخاندن فیدر طول آن را کوتاه می کند تا اطمینان حاصل شود که سیم فیدر به اندازه کافی بلند است

استفاده شده.

7. پس از اینکه حلقه و سیم های فیدر در شکاف قرار گرفتند، شکاف با ترکیب اپوکسی یا پرکننده قیر پر می شود.

چگونه سیم آشکارساز حلقه نصب کنیم؟

مراحل نصب

• بریدن یک شکاف.
• تمیز کردن و خشک کردن شکاف.
• تخمگذار در سیم آشکارساز حلقه القایی.
• آب بندی برش اره.
• اتصال سیم به کابل ورودی.
• اتصال کابل به نوار ترمینال در کابینت.
• اطمینان حاصل شود که هارنس نوار ترمینال را به واحد الکترونیکی متصل می کند.
