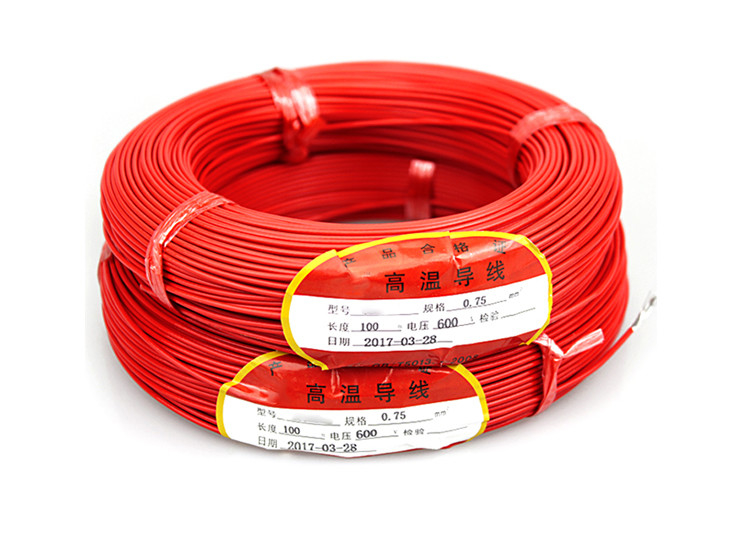

50 و 100 متر در هر رول کابل سیم پیچ سیم پیچ مقاوم در برابر درجه حرارت برای آشکارساز حلقه
کابل آشکارساز حلقه چیست؟
در تجهیزات مانیتورینگ خودرو برای تشخیص حرکات ترافیکی از طریق ایجاد حلقه القایی به فرکانس استفاده می شود
سیگنال در کابل و قطعات فلزی وسیله نقلیه جریان دارد.این کابل ها برای نصب در یک شکاف طراحی شده اند
سواره رو
ویژگی کابل سیم پیچ سیم حلقه:
مقاومت در برابر دمای بالا - از دمای کار تا 250 درجه سانتیگراد استفاده کنید.
مقاومت در برابر دمای پایین - چقرمگی مکانیکی خوب؛5% کشیدگی حتی در دماهای تا 196- درجه سانتیگراد.
مقاوم در برابر خوردگی - بی اثر در برابر اکثر مواد شیمیایی و حلال ها، مقاوم در برابر اسیدها و بازهای قوی، آب و انواع مختلف
حلال های آلی
مقاوم در برابر آب و هوا - بهترین عمر پیری در پلاستیک.
بسیار روغن کاری شده - کمترین ضریب اصطکاک در مواد جامد.
غیر چسبنده - کوچکترین کشش سطحی در مواد جامد است و به هیچ ماده ای نمی چسبد.
غیر سمی - از نظر فیزیولوژیکی بی اثر، کاشت طولانی مدت رگ های خونی مصنوعی و اندام ها بدون واکنش های نامطلوب.
نکات نصب
1. آشکارساز باید در محفظه ضد آب تا حد امکان نزدیک به حلقه نصب شود.
2. حلقه و فیدر باید از سیم مسی عایق شده با حداقل سطح مقطع 1.5 میلی متر ساخته شود.2.
فیدر باید با حداقل 20 دور در متر پیچ خورده باشد.اتصالات در سیم توصیه نمی شود و باید باشد
لحیم شده و ضد آب ساخته شده است.اتصالات معیوب می تواند منجر به عملکرد نادرست آشکارساز شود.فیدرهایی که ممکن است
برای دریافت نویز الکتریکی باید از کابل غربال شده استفاده کرد و صفحه نمایشگر در آشکارساز به زمین متصل است.
3. حلقه باید به شکل مربع یا مستطیل با حداقل فاصله 1 متر بین دو طرف مقابل باشد.
به طور معمول از 3 دور سیم در حلقه استفاده می شود.حلقه های بزرگ با محیط بیشتر از 10 متر باید از 2 استفاده کنند
می چرخد در حالی که حلقه های کوچک با محیط کمتر از 6 متر باید از 4 دور استفاده کنند.هنگامی که دو حلقه در نزدیک استفاده می شود
در نزدیکی یکدیگر توصیه می شود برای جلوگیری از گفتگوی متقابل از 3 دور در یکی و 4 دور در دیگری استفاده شود.
4. گفتگوی متقاطع اصطلاحی است که برای توصیف تداخل بین دو حلقه مجاور استفاده می شود.برای جلوگیری از عملکرد نادرست
از آشکارساز، حلقه ها باید حداقل 2 متر از هم فاصله داشته باشند و در تنظیمات فرکانس متفاوت باشند.
5. برای نصب آشکارسازهای حلقه تک کانال، شیارها باید با استفاده از ابزار برش سنگ تراشی در جاده بریده شوند.برش 45 درجه
باید در گوشه ها ساخته شود تا از آسیب به سیم در گوشه ها جلوگیری شود.شکاف باید حدود 4 میلی متر عرض داشته باشد
و عمق 30 تا 50 میلی متربه خاطر داشته باشید که شکاف را از یکی از گوشه ها به سمت جاده گسترش دهید تا با آن سازگار شود
تغذیه کننده.
6. بهترین نتایج زمانی حاصل می شود که از یک طول سیم بدون اتصال استفاده شود.این ممکن است با اجرای برنامه به دست آید
سیم را از آشکارساز به حلقه، دور حلقه برای 3 دور و سپس به آشکارساز بازگردانید.بخش تغذیه کننده از
سپس سیم پیچ خورده است.به یاد داشته باشید که چرخاندن فیدر طول آن را کوتاه می کند تا اطمینان حاصل شود که سیم فیدر به اندازه کافی بلند است
استفاده شده.
7. پس از اینکه حلقه و سیم های فیدر در شکاف قرار گرفتند، شکاف با ترکیب اپوکسی یا پرکننده قیر پر می شود.
مراحل نصب
- بریدن یک شکاف.
- تمیز کردن و خشک کردن شکاف.
- تخمگذار در سیم آشکارساز حلقه القایی.
- آب بندی برش اره.
- اتصال سیم به کابل ورودی.
- اتصال کابل به نوار ترمینال در کابینت.
- اطمینان حاصل شود که هارنس نوار ترمینال را به واحد الکترونیکی متصل می کند.
| مدل |
LC-R075 |
| رنگ |
قرمز |
| مواد |
سیم مسی قلع شده |
| زیر 3 متر |
اطمینان حاصل کنید که مقدار اندوکتانس بین 100uH و 30OuH باشد |
| 3-6 متر |
5-6 نوبت |
| 6-10 متر |
4-5 نوبت |
| 10-25 متر |
3 دور |
| زیر 25 متر |
2 دور |
| محدوده کار |
بین 100uH-300uH |
