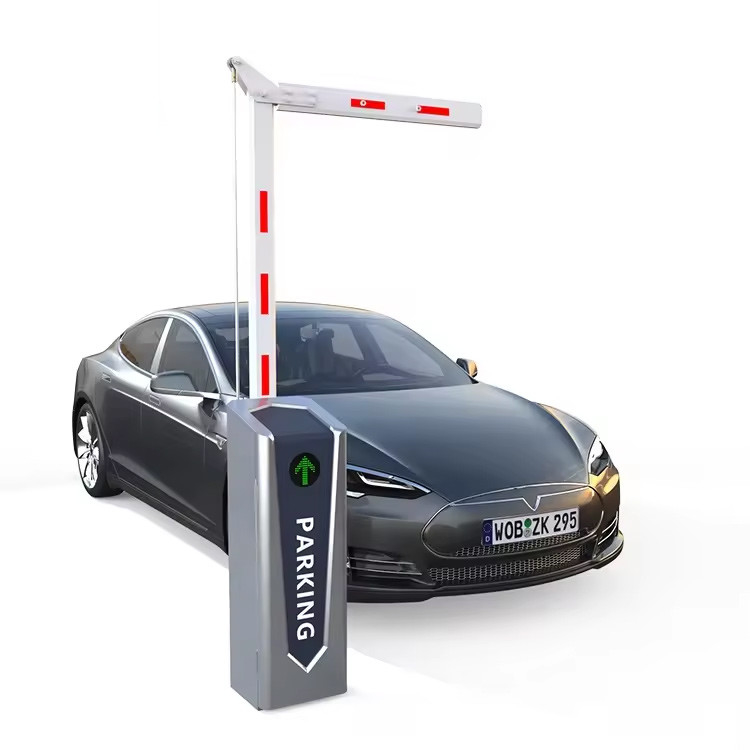

دروازه اتوماسیون اتوماتیک
>
|
|
| محل منبع | شنژن، چین |
| نام تجاری | SINOMATIC |
| گواهی | CE/ ISO |
| شماره مدل | DZ-SF-2035 |
توضیحات محصول
این دروازه موتور سرو نسل دوم طراحی یکپارچه و تولید قالب را با فناوری پیشرو بین المللی، ساختار جمع و جور، دقت بالا، سازگاری بالا و استاندارد سازی، اتخاذ می کند.و استفاده از انتقال کاهش دهنده سیاره ای، بهره وری بالا، عمر طولانی، هیچ نشت روغن، هیچ مسدود کردن، سر و صدا کم، موتور 24V مغناطیس دائمی زمین نادر موتور سرو هم زمان، اندازه کوچک، مصرف انرژی کم، گشتاور بزرگ،تنظیم سرعت گسترده، بدون گرما، نفوذ کوچک، محدوده دقیق، و غیره، با استفاده از پردازنده سیگنال دیجیتال (DSP) به عنوان هسته کنترل، می تواند الگوریتم های پیچیده تر را درک کند، شبکه و هوش را درک کند،(IPM) مدار محرک یکپارچه داخلی می تواند نقص ها را تشخیص دهد و کد های نقص را برای حل سریع مشکلات نقص نشان دهد. طراحی اتصال سه نوار هسته ماشین باعث افزایش سریع و سقوط پایدار می شود. با استفاده از برنامه های شارژ خورشیدی، برای مناسبت های بدون سرنشین مانند گذرگاه های راه آهن، گذرگاه های آتش نشانی،ایستگاه های نفتی، تونل های معدن، و غیره، بدون برق، و به طور کامل کنترل عملیات اتوماتیک را درک می کند.
عملکردها
1سرعت کار قابل تنظیم است.
2سرعتش رو هم می تونم تنظیم کنم
3زاويه ي محدوده قابل تنظیم است.
4. جهت چپ و راست را می توان به سرعت با هم مبادله کرد.
5بازوی مانع می تواند به صورت دستی در صورت قطع برق کار کند.
6.418 فرکانس يادگيري کد کنترل از راه دور ضد کپي
7. عملکرد ورودی سیگنال I/O سنسور سلول نور قرمز
8- دتکتور حلقه و رادار I / O سیگنال ضد برخورد سیگنال ورودی عملکرد.
9. بالا، پایین و متوقف کردن I / O عملکرد ورودی سیگنال
10. عملکرد شمارش (سلاح)
11تابع خروجی سیگنال I/O نور LED
12عملکرد خروجی سیگنال I/O چراغ راهنمایی
13. بالا و پایین در محل، به طور معمول باز و به طور معمول بسته عملکرد خروجی سیگنال.
14تابع خروجی ارتباطات RS485.
15-فاکتور افتادن بازو به تأخير افتاده
16بازو بازي بازي بازي
17عملکرد بلند کردن اتوماتیک در صورت قطع برق (به ماژول ذخیره سازی انرژی اضافی نیاز دارد)
18.I/O پورت تک کلید چرخه بالا و پایین عملکرد
19. دتکتور حلقه به طور معمول باز و به طور معمول بسته است.
20.يه ماشين از هر سيگنال عبور ميکنه تا مانع از فرار از مزايد بشه
21عملکرد هشدار ضد برخورد (به هشدار و سنسور اضافی نیاز دارد).
22. تابع ورودي سيگنال ارتباط با آتش
23پورت I/O تابع ورودی سیگنال را می بندد.
24عملکرد ورودی باتری ذخیره سازی 24 ولت.
پارامترهای محصول
| اندازه کابینت | ۳۴۰*۳۴۰*۱۰۴۷ میلی متر | ۳۴۰*۳۴۰*۱۰۴۷ میلی متر |
| دمای کار | -35°C~+65°C | -35°C~+65°C |
| منبع برق | AC110V/220V؛ DC24V | AC110V/220V؛ DC24V |
| سرعت باز کردن/بستن | 0.9Sec-8Sec ((قابل تنظیم) | 0.6Sec-6Sec ((قابل تنظیم) |
| قدرت نامی | 200 وات | ۴۰۰ وات |
| روش رانندگی | موتور سرو | موتور سرو |
| رطوبت | ≤90٪ | ≤90٪ |
| فاصله کنترل از راه دور | ≤100m ((باز، آب و هوای آفتابی) | ≤100m ((باز، آب و هوای آفتابی) |
| درجه حفاظت | IP54 | IP54 |
| سرعت موتور بدون بار | 3000r/min | 3000r/min |
| حداکثر طول بوم | 3 تا 6 متر | 2.5 متر |
دستورالعمل تغییر جهت بازو
موتور سرو می تواند جهت بازو را به چپ یا راست تغییر دهد، 6 مرحله فرآیند.
مرحله اول:بخش چپ اصلی براکت صفحه کنترل الکترونیک را بردارید و آن را در سمت راست نصب کنید.
مرحله 2: پیچ سوکت شش گوشه ای M8X20 که موتور را ثابت می کند را بردارید و موتور را بالا ببرید.
مرحله 3: پیچ ثابت بر روی براکت بوم را بردارید (شکل 1 را ببینید) ؛
مرحله ۴: از پیچ های M14X150 برای کشیدن براکت بوم استفاده کنید (همانطور که در شکل ۲ نشان داده شده است) ؛
مرحله ۵: براکت استخراج شده را از سمت چپ اصلی به سمت راست یا از سمت راست اصلی به سمت چپ نصب کنید.
مرحله 6: نصب مجدد به مورد، ثابت کردن پیچ های سوکت شش گوشه ای M8X20، و مبادلات چپ و راست تکمیل شده است، نیازی به تنظیم تنظیمات دیگر نیست.
