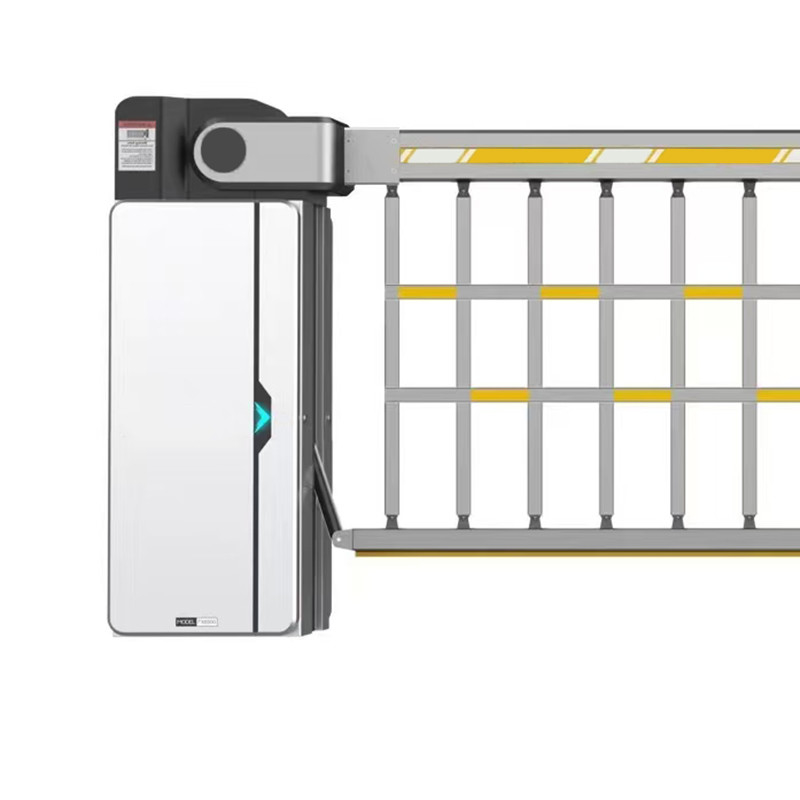

برقی هوا حمل سنگین وظیفه انعطاف پذیر کشویی حصار بوم مانع دروازه کنترل از راه دور

توضیحات

این محصول از چهار بخش تشکیل شده است: خانه، مکانیسم انتقال، واحد کنترل و بوم. نیازی به تمایز بین جهت چپ و راست نیست.از آن در سناریوهای کاربردی برای مدیریت دسترسی وسایل نقلیه در مناطق مسکونی استفاده می شود، املاک تجاری، شرکت ها و موسسات. این دروازه موانع یک نوع کار سنگین با بازن حصار است.

ویژگی های کلیدی محصول

* موتور محرک، با مکانیسم انتقال میله اتصال، بهار تعادل، عملکرد پایدار و قابل اعتماد، عمر موتور تا بیش از 2.5 میلیون بار، عمر بهار 400،000 بار.

* کل سری به صورت استاندارد با یک عملکرد پرتاب در هنگام برخورد با موانع عرضه می شود که به طور خودکار در صورت مانع شدن بوم در طول روند نزول پرتاب می کند.

* پشتیبانی رادار خارجی، کویل، تابع ضد ضربه مادون قرمز، خروجی منبع برق 12V DC داخلی، می تواند برای منبع برق رادار خارجی استفاده شود.

* پشتیبانی از ارتباطات RS485 یا اتصال موازی RS485

پارامترهای محیط کار:

ابعاد محفظه: 530*487*1400mm

نوع موتور: موتور BLDC

قدرت موتور: 180W

طول کل: 6 متر (از جمله خانه)

طول مفید بوام: ≤ 5.47m

زمان باز کردن/بستن: 4s ~ 9s

ولتاژ کار: DC24V

دمای کار: -35 °C ~ +80 °C

ولتاژ ورودی منبع برق سوئیچ: AC200 ~ 240V

ولتاژ ورودی کنترل کننده: DC24V ± 10% 7.5A

رطوبت نسبی: 30٪ تا 80٪ (بدون تهویه)

فاصله کنترل از راه دور: ≥30 متر

سطح عایق بندی: F

سطح حفاظت: IP54

عملکرد و ویژگی ها

1ساختار دستگیری

انتقال میله اتصال دارای قدرت عملیاتی بهتر، ثبات و قابلیت اطمینان است

2. ساختار میله گرداب توربین و دنده

اجرای عملکرد خود قفل کردن خاموش کردن برای جلوگیری از برخورد قطعات سقوط کننده با خودرو

3ساختار دنده های سیاره ای

طراحی استاندارد، با قدرت موتور بزرگتر و پایدارتر

4صفحه مثلث مرزی مکانیکی

سرعت تنظیم شده برای افزایش و کاهش صاف تر

5موتور محرک، با مکانیسم انتقال میله اتصال، بهار تعادل، عملکرد پایدار و قابل اعتماد، عمر موتور تا بیش از 2.5 میلیون بار، عمر بهار 400،000 بار.

6. کل سری به صورت استاندارد با یک عملکرد بازتاب در هنگام برخورد با موانع ارائه می شود که به طور خودکار در صورت مانع شدن بوم در طول روند نزول باز می گردد.

7. از رادار خارجی ، کویل ، تابع ضد ضربه مادون قرمز ، خروجی منبع برق 12 ولت DC داخلی پشتیبانی کنید ، می توان از آن برای منبع برق رادار خارجی استفاده کرد.

8. از ارتباطات RS485 یا اتصال موازی RS485 پشتیبانی کنید

پارامترهای محصول

مراجعه به پرونده

دستورالعمل های مونتاژ قطب

1. قبل از ترک کارخانه، حرکت به موقعیت بسته تنظیم شده است. توجه داشته باشید که بازوی منحنی در "M" به شدت به صفحه مثلث متصل است.
2،پوش شاسی رو بردارید.درهای شاسی را از هر دو طرف باز کنید

3. نصب 6 دور سر کلیدهای مسطح 8 * 8 * 28 در 6 کلید اسلات در هر دو سر میله اصلی از جنبش.

4. دستگیره های G501 را از هر دو سر اسپینل نصب کنید. توجه: هنگام تراز کردن کلید، اطمینان حاصل کنید که دستگیره سطح است.

5. نصب واشر لاستیک D10 و پیچ های سر سوکت شش گوشه ای M10 * 45 در سوراخ های هر دو سر قطب. توجه: آن را به طور موقت قفل نکنید.

6قطب ترمز هوایی G501 را در وسط دو قطب قرار دهید و چهار سوراخ پیچ را هم تراز کنید.

7. نصب 4 بولت شش گوشه ای خارجی M10 * 75 در 4 سوراخ تراز شده و وارد واشر لاستیک D10 در انتهای دیگر و با بادمجان کاپ M10 محکم کنید.

8چرخ دست حرکت را در نقطه "E" چرخش دهید تا اهرم ترمز به حالت افقی برگردد.

9.باله محور G501، آستین محور G501 و سر محور G501 را نصب کنید و کانکتور تنظیم میله ترمز را به صندلی اتصال در شاسی وصل کنید.و سخت کردن آستین پیچ کشش از کانکتور تنظیم.

10برق رو وصل کن و کنترل رو ديبگ کن
